Токовые клещи CEM DT-3352
Описание токоизмерительных клещей CEM DT-3352:
Прибор выпускается китайской компанией CEM. Токовые клещи с функцией мультиметра CEM DT-3352 позволяют выполнять бесконтактные измерения постоянного и переменного тока. Устройство отличается невысокой ценой и двойным пластиковым корпусом, обеспечивающим безопасность работы персонала.
Принцип работы основан на измерении напряжённости магнитного поля, создаваемого проводником с током, и его преобразовании в цифровую величину, отражающуюся на экране прибора.
Технические данные:
- предел измерений – 1000В/1500А переменного и постоянного тока напряжения/тока;
- предел измерений сопротивления – 40 Мом;
- предел измерений температуры – 7600 С.
В состав прибора входит термопара К-типа, обеспечивающая высокоточные измерения температуры поверхности с погрешностью +/- 3%. DT-3352 позволяет производить прозвонку целостности электрических цепей и проверять полупроводниковые диодные мосты.
Отличительные особенности:
Клещи обладают широким зевом, позволяющим производить измерения токоведущих кабелей диаметром до 52 мм. Во избежание выхода из строя прибор обладает встроенным индикатором перегрузки, который при срабатывании выдаёт визуальную индикацию на дисплей: «OL». Устройство отличается быстродействием и способно выполнять 2 измерения в секунду.
Защита обслуживающего персонала от поражения электрическим током обеспечивается двойным экранированным корпусом. Категория электробезопасности – III. Прибор имеет компактные габариты и массу всего 536 г.
Область применения CEM DT-3352:
Прибор универсальный. Клещи DT-3352 могут применяться как в профессиональных, так и в бытовых целях. Предусмотрено подключение к стационарному источнику питания. Они позволяют производить замеры напряжения и силы тока без отключения электрической цепи, что особенно важно для производств непрерывного цикла.
Клещи могут применяться для:
- поиска места повреждения электрической линии;
- определения мощности подключенного электрооборудования;
- определения суммарной нагрузки, подключенной к электрической цепи;
- выявления несанкционированных подключений электрооборудования.
Устройство незаменимо при периодическом техническом обслуживании промышленных электрических сетей.
Технические характеристики токовых клещей CEM DT-3352:
| Функции | Пределы | Погрешность |
|---|---|---|
| Постоянный ток | 1500 А | ± (2 % ± 10 е.м.р.) |
| Переменный ток | 1500 А | ± (2,8 % ± 10 е.м.р.) |
| Мощность AC кВт/кВА | 900,0 кВт | ± (3,0 % + 2 е.м.р.) |
| Мощность DC кВт/кВА | 900,0 кВт | ± (2,5 % + 4 е.м.р.) |
| Коэффициент мощности | 0,3-1 | ± (2,5 % + 4 е.м.р.) |
| Напряжение DC | 1000,0 B | ± (0,1 % ± 5е.м.р.) |
| Напряжение AC | 750,0 B | ± (0,5 % ± 5 е.м.р.) |
| Сопротивление | 40,000 MОм | ± (0,5 % ± 4 е.м.р.) |
| Температура | 1000 ºC | ± (1,0 % ±1 ºC) |
| Емкость | 40,00 мФ | ± (2,5 % ±5 е.м.р) |
| Коэффициент заполнения | 10,0 до 95,0 % | ± (0,5 % ±2) |
| Частота | 40,000 МГц | ± (1,2 % ±2 е.м.р) |
| Пусковой ток | 1500 A | ± (1,5 % ±2 е.м.р) |
| Тестирование p-n переходов | ток до 0,3 мА | |
| Тест на проводимость | да | |
Внешний вид и основные элементы CEM DT-3352:
Выбор режимов работы выполняется с помощью поворотного переключателя, расположенного в центре лицевой панели. Под переключателем расположены функциональные кнопки:
- Range;
- Mode;
- Inrush;
- Max/Min.
Кнопка подсветки обозначена красным цветом. Спусковой рычаг находится с левого торца устройства.
- Токовые клещи
- Рычаг клещей
- Кнопка «RANGE»
- Кнопка «MODE»
- Кнопка «MAX/MIN»
- Кнопка «INRUSH»
- Дисплей прибора
- Бесконтактный датчик напряжения
- Индикатор включения датчика
- Переключатель режимов
- Кнопка «HOLD», задержка текущего значения
- Кнопка «cosθ», осуществляет переключение
между единицами измерения кВА, кВ и cosθ - Кнопка включения подсветки
- Кнопка «ZERO»
- Кнопка «PEAK»
- Разъемы для подключения тестировочных проводов и термопары

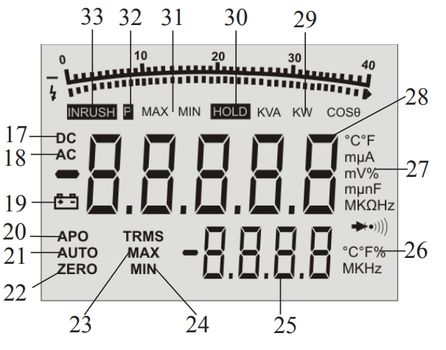

Внешний вид дисплея CEM DT-3352:
Измеренные параметры отражаются на ЖК-дисплее разрядностью 4000 отсчётов.
- Режим измерений при постоянном токе
- Режим измерений при переменном токе
- Низкий заряд батареи
- Режим автоматического отключения при простаивании
- Авторанжирование измеряемой величины
- Обнуление величины при измерении постоянной силы тока или емкости
- Отображение максимальной измеренной величины
- Отображение минимальной измеренной величины
- Дополнительный индикатор
- Единицы измерения для дополнительного индикатора*
- Единицы измерения для основного индикатора*
- Основной индикатор
- Единицы измерения для режима мощности
- Задержка данного значения на экране
- См. п. 22 и 23
- Отображение пиковых максимальных или минимальных величин при измерении силы тока или емкости
- Включен режим обработки сигнала при включении прибора (InRush)
* Обозначения префиксов для единиц измерения: n – нано, m – милли, μ – микро, М – мега, K – кило.
Комплектация токовых клещей CEM DT-3352:
| № | Наименование | Количество |
|---|---|---|
| 1 | Клещи токоизмерительные DT-3352 | 1 |
| 2 | Комплект щупов | 1 |
| 3 | Руководство пользователя | 1 |
| 4 | Кейс | 1 |
| 5 | Термопара K-типа | 1 |
| 6 | Элемент питания 9 В типа Крона. | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Описание типа CEM клещи токоизмерительные серии DT.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Руководство по эксплуатации DT-3351, DT-3352.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Декларация о соответсвии CEM.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Методика поверки клещи CEM DT.pdf
Мы предлагаем для поставки электроизмерительные устройства токоизмерительные клещи. Токовые клещи CEM DT-3352, артикул 315664 по цене 26 016 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
