Токовые клещи APPA A3D
Описание токовых клещей APPA A3D:
Клещи токоизмерительные APPA A3D – старшая модель линейки комбинированных устройств для измерения тока, напряжения, прозвонки цепей и диодов без разрыва электрической цепи. Поддерживает дистанционное детектирование напряжения. Автоматически определяет пределы измерения.
APPA A3D – многофункциональный цифровой инструмент для измерения следующих параметров электрических цепей:
- Постоянный, переменный ток и напряжение.
- Частота тока: 50 Гц – 20 кГц.
- Сопротивление, в том числе p-n-переходов.
- Прозвон цепей.
- Значение синусоидального сигнала.
Устройство автоматически определяет тип тока и напряжения (AC/DC) – функция AutoSense. Есть режим бесконтактного обнаружения напряжения VoltSense, детектирование которого сопровождается звуковым сигналом. Он поможет определить место прокладывания кабеля в стене, например, для предотвращения его повреждения при сверлении, штроблении при расширении электрической сети.
Отличительные особенности:
- Бесконтактный сенсор обнаружения напряжения.
- Автоматическое определение границ измерения.
- Работа с напряжением частотой 50¬ Гц – 20 кГц и током: 50 – 500 Гц.
- Клещи захватывают кабель диаметром до 32 мм.
- Отображение режима работы на дисплее.
- Автоматическое отключение прибора.
Технические характеристики электроизмерительных клещей APPA A3D:
| Параметр | Значение |
|---|---|
| Переменное напряжение | |
| Пределы измерений | 0…600 В |
| Погрешность | ± (1,5 % + 5 ед. счета) |
| Макс. разрешение | 0,1 В |
| Полоса частот | 50 …500 Гц |
| Измерение ср. кв. значения | Синусоидальный сигнал |
| Входной импеданс | 10 МОм/100 пФ |
| Защита входа | 600 В |
| Постоянное напряжение | |
| Пределы измерений | 0…600 В |
| Погрешность | ± (1,0 % + 5 ед. счета) |
| Макс. разрешение | 0,1 В |
| Входное сопротивление | 10 МОм/100 пФ |
| Защита входа | 600 В |
| Переменный ток | |
| Пределы измерений | 200;400 А (автовыбор) |
| Погрешность | ± (1,5 % + 5 ед. счета) |
| Дополн. погрешность | ±1,5% (неточность позиционирования) |
| Максимальное разрешение | 0,01 А |
| Полоса частот | 50…60 Гц |
| Измерение ср.кв. значения | Синусоидальный сигнал |
| Защита входа | 600 А |
| Постоянный ток | |
| Предел измерений | 40;400 А (автовыб.) |
| Погрешность | ± (1,5 % + 5 ед. сч.) |
| Макс. разрешение | 0,01 А |
| Сопротивление | |
| Пределы измерений | 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм |
| Погрешность | ± (1,0 % + 2 ед. счета) |
| Макс. разрешение | 0,1 Ом |
| Защита входа | 600 В |
| Прозвон цепи | |
| Порог срабатывания | до 200 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц |
| Защита входа | 600 В |
| Частота (перем. ток) | |
| Диапазон измерений | 50Гц…20кГц |
| Погрешность | ± (0,5 % + 3 ед. счета) |
| Макс. разрешение | 1 Гц |
| Чувствительность | 15 Апик-пик |
| Общие данные | |
| Тип преобразователя | Датчик Холла |
| Макс. индицируемое число | 4000 |
| Скорость измерения | 3 изм./с |
| Макс. диаметр провода | 27 мм |
| Источник питания | 1,5 В тип АА х 2 |
| Срок службы источника питания | 200 ч |
| Автовыключение | 20 мин |
| Условия эксплуатации | 0 °С…50 °С, отн. влажность не более 80 % |
| Габаритные размеры | 56 х 188 х 28 мм |
| Масса | 250 г |
Сферы применения:
Клещи поддерживают индикацию полярности, что полезно, например, при прокладывании электрических сетей в жилых помещениях, техническом обслуживании разнообразного электрооборудования: с двигателями, нагревательными элементами.
Функция измерения частоты переменного тока понадобится при работе с частотными преобразователями и подключаемыми к ним устройствами (электромоторы). Определение величины токов, напряжений, сопротивления электрических цепей и их компонентов выручит автоэлектрика, электромонтажника.
Измерительные клещи пригодятся при обнаружении разрывов электрических схем. Проверка p-n-переходов полупроводниковых диодов поможет отремонтировать и протестировать электронную схему с навесными элементами.

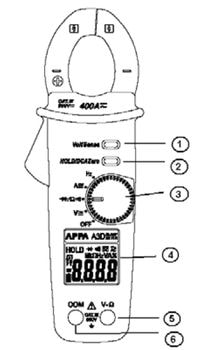

Внешний вид и элементы управления APPA A3D:
Клещи APPA A3D оснащены поворотным переключателем для выбора режима измерения, включения-отключения устройства. За удержание результата измерений и задействование функции VoltSense отвечают отдельные кнопки.
Жидкокристаллический четырёхразрядный дисплей визуализирует полученные показатели, измеряемую величину, её тип, полярность тока. Максимальное значение 4000. На нём отображается состояние батарей (2 × AAA), которых хватает на ~200 ч работы устройства. Автовыключение спустя 20 минут сохраняет заряд элементов питания. При работе рядом с источником интенсивного электромагнитного поля показания экрана могут искажаться.
Корпус APPA A3D выполнен из ударопрочного пластика, который выдерживает падение на деревянный пол с высоты 130 см. Резиновое покрытие поглощает энергию при падении, повышает надёжность удержания потными, влажными руками или в перчатках.
- Кнопка VoltSense (функция доступна в положении переключателя режимов «Напряжение»)
- Кнопка HOLD/ DCA Zero (УДЕРЖ / Пост. ток «0») включает функцию Удержание/ Установка «0» показаний для постоянного тока.
- Роторный переключатель режимов измерения
- ЖК-дисплей
- Измерительное гнездо (V_Ω «+»)
- Измерительное гнездо (COM «-»)
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Токоизмерительные клещи APPA A3D | 1 - шт. |
| 2 | Измерительные провода ATL-3 | 2 - шт. |
| 3 | Источник питания 1,5 В х 2 ( установлены ) | 2 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| 5 | Методика поверки 54882137/2-12 МП | 1 - шт. |
| 6 | Упаковочная коробка | 1 - шт. |
| 7 | Чехол | 1 - шт. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Руководство по эксплуатации APPA A2, A3, A3D, A3DR.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/APPA/Описание типа СИ 2017-51215-12.pdf
