Амперметр и вольтметр М42303
Описание стрелочного амперметра и вольтметра М42303
Щитовой вольтметр и амперметр М42303 выпускается в стандартном корпусе с габаритными размерами 40Х40мм и классом точности 2,5-4,0 в зависимости от конструктивного исполнения и диапазона измерения. Степень защиты лицевой панели вольтметра IP50 или IP54, для токоведущих частей – IP00. Внесен в Госреестр средств измерений Р.Ф. Степень защиты амперметра IP54, для токоведущих частей – IP00. Внесен в Госреестр средств измерений Р.Ф.
Измерительный механизм магнитоэлектрической системы, центральное расположение. Рабочее положение прибора вертикальное или горизонтальное.
Щитовой амперметр и вольтметр М42303 поставляется с первичной метрологической поверкой, межповерочный интервал два года.
Шкалы прибора выполняются с нулевой отметкой в начале или в середине шкалы, а также возможно изготовление шкалы в любых единицах измерения, со специальными надписями и другими пределами измерений по специальному заказу.

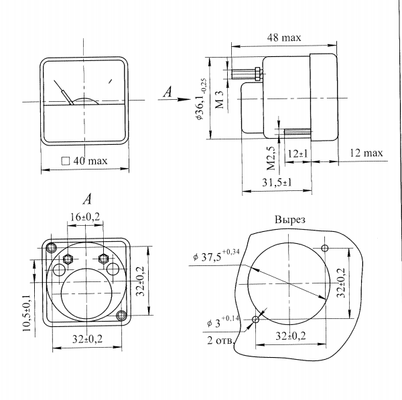

Габаритные чертежи

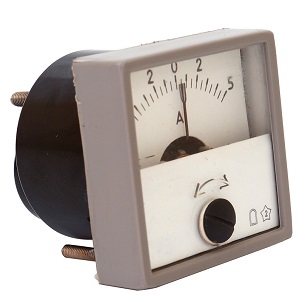

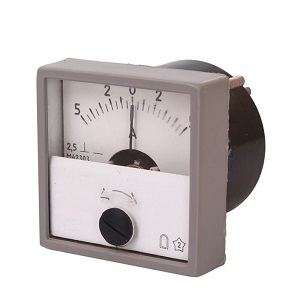

Внешний вид
Технические характеристики вольтметра М42303
| Параметр | Значения |
|---|---|
| Размеры лицевой панели | 40х40 мм |
| Вырез в щите | Диаметр 37,5 мм |
| Длина шкалы | 26 мм |
| Класс точности | 2,5-4,0 |
| Степень защиты IP | пылебрызгозащищенное IP54 |
| Межповерочный интервал | 2 Года |
| Масса не более | 0,08 кг |
| Тип прибора микроамперметр непосредственное подключение | Диапазоны измерения: 100; 200; 300; 500; 1000 мкА |
| Тип прибора миллиамперметр непосредственное подключение | Диапазоны измерения: 0,5; 1; 2,5-0-2,5; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 30/600; 50 mA/20V |
| Тип прибора амперметр непосредственное подключение | Диапазоны измерения: 1; 2; 3; 5; 10 А |
| Тип прибора амперметр. Подключение через наружный шунт на 75 mV и калиброванными проводами сопротивлением 0,035 Ом. | Диапазоны измерения: 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750 А |
| Тип прибора киллоамперметр. Подключение через наружный шунт на 75 mV и калиброванными проводами сопротивлением 0,035 Ом. | Диапазоны измерения: 1; 1,5; 2; 4; 6 kА |
Условия эксплуатации вольтметра и амперметра М42303
- Температура -50…+60 С, относительная влажность 95% при температуре +35 С.
- Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц.
- Ударопрочность: ускорение 100 м/с2, частота 80…120 ударов в минуту
- Относительная влажность 95 % при температуре +40 С.
- Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц.
- Ударопрочность: 100 м/с2 – 88000 ударов 150 м/с2 – 20000 ударов 500 м/с2 – 2000 ударов с частотой 80…120 ударов в минуту.
Комплект поставки амперметра М42303
- Щитовой амперметр
- Паспорт с первичной поверкой
- Комплект крепежных элементов
- Упаковка
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство Российский морской регистр судоходства.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии М42300, М42301, М42303, М4264М.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации М42300, М42301, М42303.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа М42300, М42301, М42303, М4264М.pdf
